55. chart.js

vue-chartjs는 쓰지말자.
업뎃이 이미 1년 이상 안된 라이브러리이다.
chart.js 2점대 버전을 사용하기 때문에 api도 일치하지 않고 찾기도 힘들다.

그냥 chart.js 라이브러리를 사용하자.

관제 그래프 (시계열 그래프)

시계열 그래프에 적합한 그래프를 찾아라
그래프는 한 눈에 보이도록
y축은 짧게
스크롤은 지양해라!

Chart 만들기

아래와 같이 작성하면 됩니다.



<template>
  <div class="canvas_area">
    <canvas ref="chartCanvas" id="myChart" width="400" height="400"></canvas>
  </div>
</template>

<script>
import { Chart, registerables } from 'chart.js';
import { mapGetters } from 'vuex';

Chart.register(...registerables);

export default {
  name:'PartStatusTransitPopupDetailCollectedDataGraph',
  data() {
    return {
      chartData: {
        type: 'line',
        data: {
          labels: [],
          datasets: [
            {
              // label: '# of Votes',
              data: [],
            }
          ]
        },
        options: {
          interaction: {
            intersect: false,
          },
          plugins: {
            legend: {
              display: false,
            },
            tooltip: {
              enabled: false,
              external: this.external,
            }
          }
        },
      }
    }
  },
  // created() {
  //   this.chartData.data.datasets[0].data = this.boardData.map(e => e.value);
  //   this.chartData.data.labels = this.convertXLabel(this.boardData.map(e => e.collectTime));
  // },
  mounted() {
    // this.createChart(this.$refs.chartCanvas, this.chartData);
  },
  computed: {
    ...mapGetters('transit', [
      'boardData',
    ]),
  },
  watch: {
    // 수집데이터
    boardData(val) {
      console.log(val)
      this.chartData.data.datasets[0].data = val.map(e => e.value);
      this.chartData.data.labels = this.convertXLabel(val.map(e => e.collectTime));
      this.createChart(this.$refs.chartCanvas, this.chartData);

      // this.chartData.labels = this.convertXLabel(val.map(e => e.collectTime));
      // this.chartData.datasets[0].data = val.map(e => e.value);
      // this.chartData.datasets[0].xGraphData = [...this.graphData];
      // this.renderChart(this.chartData, this.chartOption);
    },
  },
  methods: {
    createChart(ref, chartData) {
      const ctx = ref.getContext('2d');
      const myChart = new Chart(ctx, {
        type: chartData.type,
        data: chartData.data,
        options: chartData.options,
      })
    },
    external(context) {
      // Tooltip Element
      let tooltipEl = document.getElementById('chartjs-tooltip');

      // Create element on first render
      if (!tooltipEl) {
        tooltipEl = document.createElement('div');
        tooltipEl.id = 'chartjs-tooltip';
        tooltipEl.innerHTML = '<div class="tooltip_area"></div>';
        document.body.appendChild(tooltipEl);
      }

      // Hide if no tooltip
      const tooltipModel = context.tooltip;

      if (tooltipModel.opacity === 0) {
        tooltipEl.style.opacity = 0;
        tooltipEl.style.transition = 'opacity .3s';
        return;
      }

      // Set caret Position
      tooltipEl.classList.remove('above', 'below', 'no-transform');
      if (tooltipModel.yAlign) {
        tooltipEl.classList.add(tooltipModel.yAlign);
      } else {
        tooltipEl.classList.add('no-transform');
      }

      function getBody(bodyItem) {
        return bodyItem.lines;
      }

      // Set Text
      if (tooltipModel.body) {
        const titleLines = tooltipModel.title || [];
        const bodyLines = tooltipModel.body.map(getBody);
        const bodyLinesSplit = bodyLines[0][0].split(':');


        let innerHtml = `<div>
                <dl>
                  <div class="definition_item">
                    <dt class="tit">label</dt>
                    <dd class="txt">${titleLines[0]}</dd>
                  </div>
                  <div class="definition_item">
                    <dt class="tit">data</dt>
                    <dd class="txt">${bodyLinesSplit[0].trim()}</dd>
                  </div>
                </dl>
              </div>`

        let tableRoot = tooltipEl.querySelector('.tooltip_area');
        tableRoot.innerHTML = innerHtml;
      }

      const targetCanvas = context.chart.canvas;
      const position = targetCanvas.getBoundingClientRect();
      const positionLeft = position.left + scrollX + tooltipModel.caretX;

      tooltipEl.style.opacity = 1;
      tooltipEl.style.position = 'absolute';
      tooltipEl.style.zIndex = 200;
      tooltipEl.style.left = positionLeft + 'px';
      tooltipEl.style.top = position.top + scrollY + tooltipModel.caretY + 'px';
      tooltipEl.style.pointerEvents = 'none';
    },
    convertXLabel(collectTimeList) {
      const group = {};
      // this.chartOption.scales.xAxes[0].ticks.maxTicksLimit = Object.keys(group).length;
      return collectTimeList.map(e => {
        const date = new Date(e);
        const label = `${date.getDate()}일${date.getHours()}시`;
        group[label] = label;
        return label;
      });
    },
  }
}
</script>

<style scoped lang="scss">

</style>

발생했던 에러

Warning

[Vue warn]: Error in mounted hook: “Error: “linear” is not a registered scale. “found in

일단 Javascript 에서 사용하는 방법과 달리, Bundler(Webpack) 을 사용한 프로젝트에서는 chart.js에서 Chart에 사용할 모듈들을 import하고, Chart에 등록하는 작업이 필요했습니다.

Note

왜 별도로 처리해야하는지 좀 알아봤습니다.
webpack은 죽은 코드를 제거합니다. (참고: webpack tree-shaking) 이걸 tree-shaking 이라 부릅니다.
ES2015 내장 스펙입니다.

chart.js 3은 webpack에 의해서 tree-shaking될 수 있다고 합니다. (참고: Chart.js - bundler)
그래서 bundler를 사용한다면, 개발자가 chart.js에서 사용하려는 controller, elements, scales 그리고 plugins 을 직접 import 하고 register 해줘야 하는 겁니다.

chart의 모듈을 import와 register하는 방법은 chart.js 문서에 잘 나와있습니다.
가이드에서는 위 링크처럼 사용했습니다.

위에처럼 많이 등록하고 사용할거면, 그냥 chart.js의 모듈을 모두 등록하는 방법도 알려주고 있습니다.



import { Chart, registerables } from 'chart.js';
Chart.register(...registerables);

필요한 부분만 불러서 사용하는 것이 좋을 듯~~!!!!

예시

chart.js y축 ticks.length 고정 못하나?

못하는것 같다.
maxTicksLimit 옵션으로 최대값 지정만 가능..

오오 해결함!!!

ticks.stepSize: 1
ticks.callback: function(){}

위 두가지 활용해서 해결!
stepSize를 1로두어 모든 y축 값이 ticks.callback 함수의 인자값으로 들어오게하고,
그 인자값의 최소, 최대 사이를 4개로 쪼개서
5개 y축 값 할당

이런식으로 해결함!!!!



<!DOCTYPE html>
<html lang="en">
<head>
    <meta charset="UTF-8">
    <title>text</title>
    <style>
        * {
            margin: 0;
            padding: 0;
            border: 0;
            box-sizing: border-box;
        }
        .tooltip_area {
            width: 226px;
            padding: 16px;
            border-radius: 6px;
            box-shadow: 0 2px 8px 0 rgba(0, 0, 0, .2);
            background-color: #fff;
        }

        .definition_item {
            display: flex;
        }

        .tooltip_area .tit, .tooltip_area .txt {
            font-size: 12px;
            line-height: 18px;
        }

        .tooltip_area .tit {
            color: #A1A1A1;
        }

        .tooltip_area .txt {
            color: #555;
        }
    </style>
</head>
<body>
스크롤 <br/>
스크롤 <br/>
스크롤 <br/>
스크롤 <br/>
스크롤 <br/>
스크롤 <br/>
스크롤 <br/>
스크롤 <br/>
스크롤 <br/>
<div class="canvas_area">
    <canvas id="myChart" width="400" height="100"></canvas>
</div>
스크롤 <br/>
스크롤 <br/>
스크롤 <br/>
스크롤 <br/>
스크롤 <br/>
스크롤 <br/>
스크롤 <br/>
스크롤 <br/>
스크롤 <br/>스크롤 <br/>
스크롤 <br/>
스크롤 <br/>
스크롤 <br/>
스크롤 <br/>
스크롤 <br/>
스크롤 <br/>
스크롤 <br/>
스크롤 <br/>스크롤 <br/>
스크롤 <br/>
스크롤 <br/>
스크롤 <br/>
스크롤 <br/>
스크롤 <br/>
스크롤 <br/>
스크롤 <br/>
스크롤 <br/>스크롤 <br/>
스크롤 <br/>
스크롤 <br/>
스크롤 <br/>
스크롤 <br/>
스크롤 <br/>
스크롤 <br/>
스크롤 <br/>
스크롤 <br/>
<script src="https://cdn.jsdelivr.net/npm/chart.js@3.6.2/dist/chart.min.js"></script>
<script src="https://cdn.jsdelivr.net/npm/hammerjs@2.0.8"></script>
<script src="https://cdnjs.cloudflare.com/ajax/libs/chartjs-plugin-zoom/1.2.0/chartjs-plugin-zoom.min.js"></script>
<script>
    const ctx = document.getElementById('myChart').getContext('2d');
    const myChart = new Chart(ctx, {
        type: 'line',
        data: {
            labels: Array(2880).fill().map((_, i) => i),
            datasets: [
                {
                    label: '# of Votes',
                    pointStyle: 'crossRot',
                    pointRadius: 0,
                    pointHoverRadius: 0,
                    fill: true,
                    stepped: true,
                    tension: 0.1,
                    data: Array(2880).fill().map(_ => {
                        const random = Math.floor(Math.random() * 10);
                        if (random === 4 || random === 8) {
                            return NaN;
                        } else {
                            return Math.floor(Math.random() * 80);
                        }
                    }),
                    backgroundColor: [
                        'rgba(255, 99, 132, 0.2)',
                        'rgba(54, 162, 235, 0.2)',
                        'rgba(255, 206, 86, 0.2)',
                        'rgba(75, 192, 192, 0.2)',
                        'rgba(153, 102, 255, 0.2)',
                        'rgba(255, 159, 64, 0.2)'
                    ],
                    borderColor: [
                        'rgba(255, 99, 132, 1)',
                        'rgba(54, 162, 235, 1)',
                        'rgba(255, 206, 86, 1)',
                        'rgba(75, 192, 192, 1)',
                        'rgba(153, 102, 255, 1)',
                        'rgba(255, 159, 64, 1)'
                    ],
                    borderWidth: 1
                }
            ]
        },
        options: {
            responsive: true, // false로 변경해주면 원하는 크기의 chart를 만들어줄 수 있다.
            scales: {
                y: {
                    // display: true,
                    // suggestedMin: -100000,
                    // suggestedMax: 100,
                    // min: 0,
                    // max: 100,
                    ticks: {
                        // stepSize: forces step size to be 50 units
                        // stepSize: 1,
                        // sampleSize: 얼마나 많은 레이블을 쓸지 결정할 때 쓰는 옵션이다.
                        // sampleSize: 2,
                        stepSize: 1,
                        // maxTicksLimit: 5,
                        // callback: 레이블 반환값을 커스텀할 때 쓰는 옵션이다.
                        callback: function (val, index, ticks) {
                            const range = Math.round((ticks[ticks.length - 1].value - ticks[0].value) / 4)

                            // return val

                            if (index === 0) {
                                return val;
                            }
                            if (ticks[index].value % range === 0) {
                                return val;
                            }
                            // 확대시 y 축 겹침 방지 조건문
                            if (index === ticks.length - 1 && ticks[index].value % range > 5) {
                                return val;
                            }

                            // if (val % Math.round(ticks[0].value / 10) === 0) {
                            //     return val;
                            // }
                            // else if (val===0) {
                            //     return val;
                            // }

                            // return value
                            // if (index % 2 === 0) {
                            //     return ticks[0].value + ((ticks[ticks.length - 1].value - ticks[0].value) / 4) * index;
                            // } else {
                            //     return '';
                            // }
                        }
                    },
                }
            },
            interaction: {
                intersect: false,
            },
            plugins: {
                zoom: {
                    pan: { // 마우스 커서로 잡아 끌기 옵션
                        enabled: true, // 가능함
                        mode: 'x', // 'xy' // 현재는 x축 이동만 가능한 모드
                        // modifierKey: 'shift', // 쉬프트 키를 누른채 마우스커서로 찍어서 드래그해야 그래프가 움직임
                    },
                    zoom: {
                        // drag: { // 드래그로 줌 기능 설정하기
                        //     enabled: false, // 지금은 비활성화
                        // },
                        mode: 'x', // x축으로만 zoom 되게해놓음
                        wheel: { // 마우스 휠로도 zoom 기능 설정하기
                            enabled: false, // 지금은 비활성화
                        },
                        pinch: { // 핀치(두손가락)로 zoom 기능 설정하기
                            enabled: false, // 지금은 비활성화
                        },
                        // mode: 'xy',
                        // onZoomComplete({chart}) { // 이벤트 등록
                        //     // This update is needed to display up to date zoom level in the title.
                        //     // 이 업데이트는 제목에 최신 확대/축소 수준을 표시하는 데 필요합니다.
                        //     // Without this, previous zoom level is displayed.
                        //     // 이것이 없으면 이전 확대/축소 수준이 표시됩니다.
                        //     // The reason is: title uses the same beforeUpdate hook, and is evaluated before zoom.
                        //     // 이유: title은 동일한 beforeUpdate 후크를 사용하고 확대/축소 전에 평가됩니다.
                        //     chart.update('none');
                        // }
                    }
                },
                title: {
                    display: true,
                    text: (ctx) => 'Point Style: ' + ctx.chart.data.datasets[0].pointStyle,
                },
                legend: {
                    display: false,
                },
              //   tooltip: {
              //       enabled: false,
              //       external: function(context) {
              //           // Tooltip Element
              //           let tooltipEl = document.getElementById('chartjs-tooltip');
              //
              //           // Create element on first render
              //           if (!tooltipEl) {
              //               tooltipEl = document.createElement('div');
              //               tooltipEl.id = 'chartjs-tooltip';
              //               tooltipEl.innerHTML = '<div class="tooltip_area"></div>';
              //               document.body.appendChild(tooltipEl);
              //           }
              //
              //           // Hide if no tooltip
              //           const tooltipModel = context.tooltip;
              //           if (tooltipModel.opacity === 0) {
              //               tooltipEl.style.opacity = 0;
              //               return;
              //           }
              //
              //           // Set caret Position
              //           tooltipEl.classList.remove('above', 'below', 'no-transform');
              //           if (tooltipModel.yAlign) {
              //               tooltipEl.classList.add(tooltipModel.yAlign);
              //           } else {
              //               tooltipEl.classList.add('no-transform');
              //           }
              //
              //           function getBody(bodyItem) {
              //               return bodyItem.lines;
              //           }
              //
              //           // Set Text
              //           if (tooltipModel.body) {
              //               let innerHtml = `<div>
              //   <dl>
              //     <div class="definition_item">
              //       <dt class="tit">측정값</dt>
              //       <dd class="txt">11</dd>
              //     </div>
              //     <div class="definition_item">
              //       <dt class="tit">발생일시</dt>
              //       <dd class="txt">2021-08-12 10:10</dd>
              //     </div>
              //     <div class="definition_item">
              //       <dt class="tit">알림내용</dt>
              //       <dd class="txt">임계치 설정 대비 측정값 초과</dd>
              //     </div>
              //     <div class="definition_item">
              //       <dt class="tit">발생위치</dt>
              //       <dd class="txt">경기도 성남시 분당구 대왕판교로 644번길 49</dd>
              //     </div>
              //   </dl>
              // </div>`
              //
              //               let tableRoot = tooltipEl.querySelector('.tooltip_area');
              //               tableRoot.innerHTML = innerHtml;
              //           }
              //
              //           const targetCanvas = context.chart.canvas;
              //           const position = targetCanvas.getBoundingClientRect();
              //           const targetCanvasParentWidth = targetCanvas.parentElement.getBoundingClientRect().width;
              //           const positionLeft = position.left + scrollX + tooltipModel.caretX;
              //
              //           // const bodyFont = Chart.helpers.toFont(tooltipModel.options.bodyFont);
              //           // Display, position, and set styles for font
              //           tooltipEl.style.opacity = 1;
              //           tooltipEl.style.position = 'absolute';
              //           if (targetCanvasParentWidth < tooltipEl.getBoundingClientRect().width + positionLeft) {
              //               tooltipEl.style.left = targetCanvasParentWidth - tooltipEl.getBoundingClientRect().width + 'px';
              //           } else {
              //               tooltipEl.style.left = positionLeft + 'px';
              //           }
              //           tooltipEl.style.top = position.top + scrollY + tooltipModel.caretY + 'px';
              //           tooltipEl.style.pointerEvents = 'none';
              //       }
              //   }
            },


            onClick(e) { // 차트 클릭 이벤트 등록
                const chart = e.chart;
                chart.options.plugins.zoom.zoom.wheel.enabled = !chart.options.plugins.zoom.zoom.wheel.enabled;
                chart.options.plugins.zoom.zoom.pinch.enabled = !chart.options.plugins.zoom.zoom.pinch.enabled;
                // chart.options.plugins.zoom.zoom.drag.enabled = !chart.options.plugins.zoom.zoom.drag.enabled;
                chart.update();
            }
        },


        plugins: [ // 클릭했을 때 차트 테두리 설정
            {
                id: 'chartAreaBorder',
                beforeDraw(chart, args, options) {
                    const {ctx, chartArea: {left, top, width, height}} = chart;
                    if (chart.options.plugins.zoom.zoom.wheel.enabled) {
                        ctx.save();
                        ctx.strokeStyle = 'red';
                        ctx.lineWidth = 1;
                        ctx.strokeRect(left, top, width, height);
                        ctx.restore();
                    }
                }
            }
        ]
    })
</script>
</body>
</html>

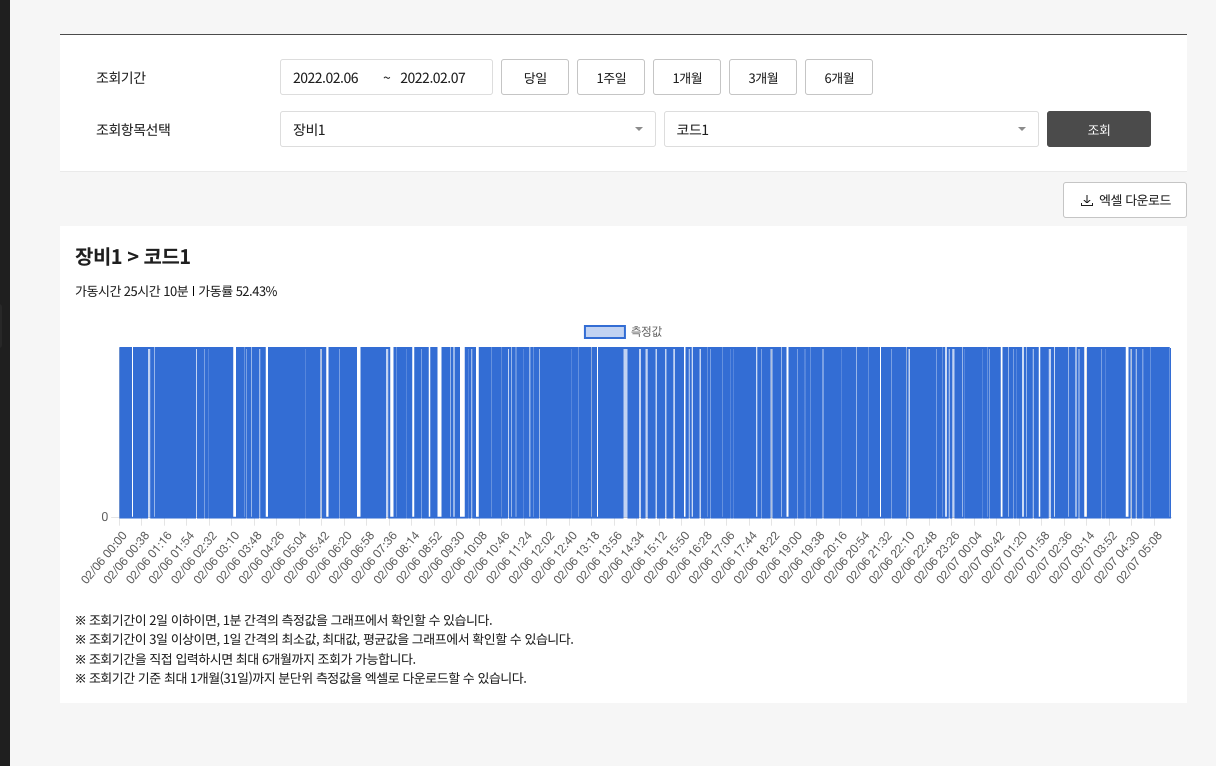

관제 그래프 데이터

NaN, 1, NaN, 1, NaN, 1, NaN, 1… 이런식으로 데이터가 날라온다면,, 1분마다,,
관제데이터 그래프 특성상 NaN일 땐 그래프가 안 그려져야된다.
그런데 위와 같이오면 그래프가 연결될수가 없기 때문에 그래프를보면 그래프가 안그려진 것 처럼 보인다.
점이 찍혔다라고 생각하면 될듯.

0, 1 데이터가 반복되면 선으로 이어짐.
하지만 NaN 값이면 1, NaN, 1, NaN, 1, … 이러면 연결되지 않음.

그래서 점에 width값을 줌

pointRadius: 0.1,
pointHoverRadius: 0.1,
